Momen Maksimum Absolut

Bagi yang pernah berkuliah di Program Studi Teknik Sipil Unsri pasti pernah di semester 2 mengerjakan Tugas Besar Mata Kuliah Statika atau Mekanika Teknik , dan pasti pernah bertemu dengan soal tentang Influence Line, yaitu tentang Momen maksimum di tengah bentang atau di salah satu titik (ex : titik C ) dan Momen Maksimum Absolut.

Maka dari itu saya akan mencoba berbagi cara pengerjaan untuk Soal Mencari Momen Maksimum Absolut, dan untuk momen maksimum akan saya jelaskan di tulisan saya berikutnya…

Saya akan jelaskan langkah langkah dari pengerjaan soal tersebut dan saya akan kasih translate dalam bahasa Inggris di bawahnya karena sumber referensi literatur dari b inggris..:)

So… Let’s we start

Ada beberapa point penting masalah Absolute moment maximum :

1. The absolute maximum bending moment always occur under  a wheel load and not between the two wheel loads.
2. The absolute maximum bending moment always occur under a wheel load, when it is near the centre of the span, it does not occur at the center of the span, unless centre of gravity of the load system coincide with some heavy load.
3. The absolute maximum bending moment always occur under the heavier wheel load specially that which is very near the centre of gravity of the load system

Jadi bisa dilihat bahwa momen maksimum absolute selalu terjadi di bawah beban roda, baik itu terjadi di dekat tengah bentang atau dekat COG (Centre of Gravity).

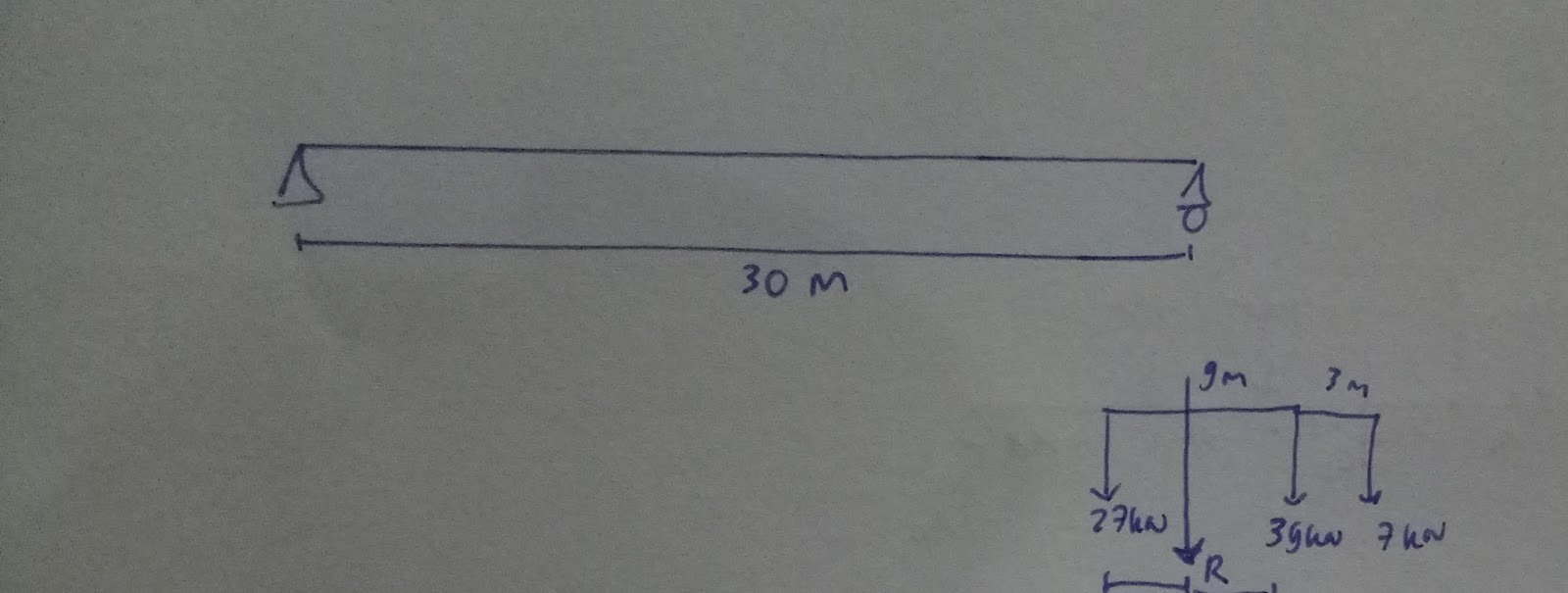

Kita masuk ke soal , jadi saya ambil dari salah satu soal yaitu :

Seperti yang kita ketahui bahwa, momen maksimum absolut adalah contoh aplikasi dari Garis pengaruh , yaitu dengan beban dinamis misalnya di suatu jembatan yang terdapat mobil di atasnya yang dijadikan beban.

Step 1 =

Mencari Resultan atau Jumlah Gaya atau Beban yaitu dengan menghitung jumlah beban yang ada dan posisi dari Resultan gaya

(Search the magnitude and position of the resultant force of the system)

Step 2 =

Asumsi momen maksimum absolut terjadi dibawah beban 27 Kn. Beban dan Resultan Beban diletakkan sama jauh dari tengah bentang

( Assume the absolute maksimum moment occurs under the 27 Kn load.The Load and the resultant force are positioned equidistant from the beam’s centerline.)

Step 3 =

Asumsi kedua gunakan bagian sebelah kanan dari bentang yaitu dibawah beban 39 kN

(Using the right section of the beam)

Step 4 =

Kita bandingkan kedua hasil tersebut dan didapat momen maksimum absolute adalah 421,157 Kn.

( By comparison, the absolute maximum momen is 421,157 Kn)

Jika ada yang ingin diskusi atau ada pertanyaan silahkan komen atau hubungi saya via WA teman-teman.. 😊
